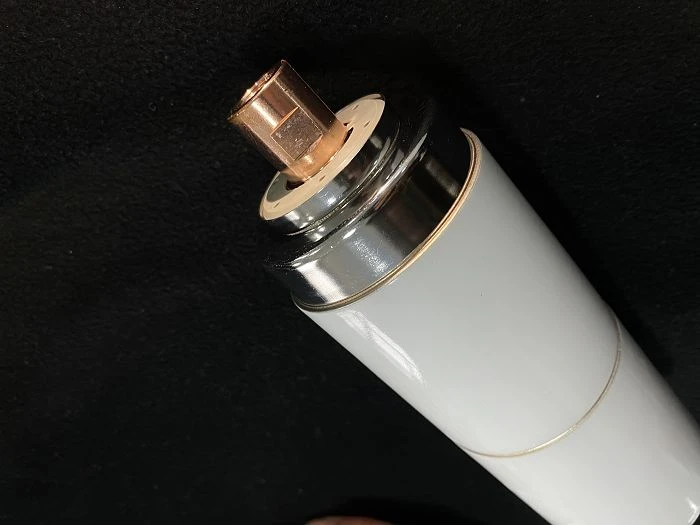

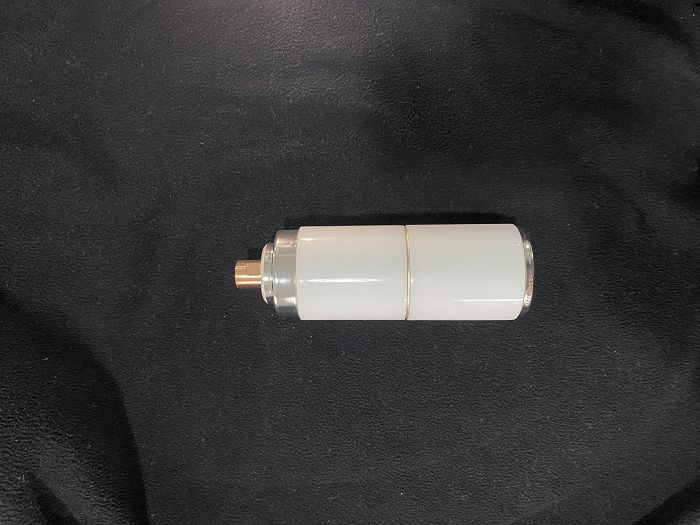

Vakuumski prekinjevalec uporablja visoko vakuumsko okolje za ugasnitev obloka, ki nastane med parom kontaktov. Ko se kontakti začnejo ločevati, tok najprej teče skozi postopoma manjše območje, kar povzroči močno povečanje upora med kontakti. Ta povečan upor povzroči hiter dvig temperature na kontaktni površini, kar na koncu povzroči izhlapevanje kovine elektrode. Istočasno postane električno polje čez majhno kontaktno režo izjemno intenzivno. Razpad te reže sproži vakuumski oblok.
Med vsakim polciklom izmeničnega toka je tok naravno prisiljen preiti skozi nič zaradi velike upornosti obloka. Ko se reža med fiksnimi in gibljivimi kontakti še naprej povečuje, se prevodna plazma, ki jo ustvarja oblok, premakne iz reže in izgubi svoje prevodne lastnosti. Posledično je tok dejansko prekinjen.
Oblikovanje kontaktov in nadzor obloka
Za izboljšanje delovanja in dolgo življenjsko dobo vakuumskega prekinjevalnika so kontakti pogosto zasnovani s posebnimi geometrijami, ki spodbujajo boljši nadzor in porazdelitev obloka. Dve vidni izvedbi sta kontakti z aksialnim magnetnim poljem (AMF) in radialnim magnetnim poljem (RMF). Obe vrsti imata spiralne ali radialne reže, vrezane v njune ploskve, ki služijo za ustvarjanje magnetnih sil, ki premikajo mesto obloka po površini kontaktov.
Kontakti z aksialnim magnetnim poljem (AMF).
AMF kontakti imajo spiralne reže, ki ustvarjajo magnetno polje vzporedno z osjo kontaktov. To magnetno polje deluje s silo na oblok, zaradi česar se vrti in širi po kontaktni površini. Z enakomerno porazdelitvijo obloka magnetne sile pomagajo vzdrževati nizko napetost obloka in zmanjšajo lokalizirano kontaktno erozijo. Ta enakomerna porazdelitev zagotavlja, da nobena točka na kontaktni površini ne nosi največjega bremena energije obloka, s čimer se podaljša življenjska doba kontaktov.
Kontakti radialnega magnetnega polja (RMF).
RMF kontakti pa imajo radialne reže, ki ustvarjajo magnetno polje pravokotno na os kontaktov. Podobno kot pri kontaktih AMF radialno magnetno polje premakne točko obloka po kontaktni površini, kar zagotavlja, da oblok ne miruje. To gibanje pripomore k enakomernejši porazdelitvi energije obloka, kar zmanjša tveganje lokalnega pregrevanja in obrabe kontaktov. Enakomerna porazdelitev obloka prispeva tudi k ohranjanju nizke napetosti obloka, kar je ključnega pomena za učinkovito prekinitev toka.
Prednosti modelov AMF in RMF
Uporaba kontaktov AMF in RMF nudi številne prednosti:
-Enakomerna porazdelitev energije obloka: s premikanjem točke obloka po kontaktni površini te zasnove zagotavljajo, da se energija obloka enakomerno porazdeli, kar zmanjšuje lokalizirano obrabo.
- Nizka napetost obloka: Enakomerna porazdelitev obloka pomaga vzdrževati nizko napetost obloka, kar je bistveno za učinkovito prekinitev toka.
- Zmanjšana kontaktna erozija: s preprečevanjem, da oblok ostane na enem mestu, zasnove znatno zmanjšajo kontaktno erozijo in s tem podaljšajo življenjsko dobo vakuumskega prekinjevalnika.
- Izboljšana zanesljivost: izboljšan nadzor obloka in zmanjšana obraba kontaktov prispevata k splošni zanesljivosti in učinkovitosti vakuumskega prekinjevalnika.
Sposobnost vakuumskega prekinjevalnika za gašenje oblokov in prekinitev toka je izboljšana z uporabo pogojev visokega vakuuma in posebej oblikovanih kontaktov. Zasnovi kontaktov AMF in RMF igrata ključno vlogo pri nadzoru obloka, zagotavljanju enakomerne porazdelitve energije in zmanjšanju erozije kontakta, s čimer izboljšajo učinkovitost, zanesljivost in dolgo življenjsko dobo naprave.






Priljubljena oznake: vakuumski prekinjevalec za stikalo za izklop tovora, Kitajska vakuumski prekinjevalec za stikalo za izklop tovora proizvajalci, dobavitelji, tovarna
Tehnični parametri
| podatki | Enota | Vrednost |
| Nazivna napetost | kV | 25.8 |
| Nazivni tok | A | 630 |
| Nazivna frekvenca | Hz | 50/60 |
| Nazivna kratkotrajna vzdržljiva napetost (1 min) | kV | 60 |
| Nazivna vzdržljiva napetost impulza strele | kV | 150 |
| Nazivni prekinitveni tok kratkega stika | kA | 32.5 |
| Nazivni prekinitveni časi kratkega stika | Times | 30 |
| Nazivni maksimalni vzdržni tok | kA | 32.5 |
| Nazivni vklopni tok kratkega stika | kA | 32.5 |
| Nazivni kratkotrajni vzdržni tok | kA | 12.5 |
| Nazivno trajanje kratkega stika | s | 3 |
| Mehanska vzdržljivost | Times | 10000 |
| Stična sila zapiranja | N | 50±25 |
| Sila, potrebna za držanje kontaktov odprtih pri polnem hodu | N | 140±40 |
| Odpornost vezja pri najnižji nazivni kontaktni sili | μΩ | Manjše ali enako 35 |
| Meja erozije stika | mm | 3 |
| Notranji tlak plina | oče | Manjše ali enako 1,33x10-3 |
| Masa gibljivih delov | kg | <0.5 |
| Življenjska doba shranjevanja | leta | 20 |
| Podatki za primerljiv VCB | ||
| Kontakt Stroke | mm | 12±1 |
| Povprečna hitrost odpiranja | m/s | 1.2±0.1 |
| Povprečna hitrost zapiranja | m/s | 1.0±0.1 |
| Nazivna kontaktna sila | N | 1200±100 |
| Kontaktni začetni tlak | N | 850±100 |
| Trajanje zapiranja stika | ms | Manjše ali enako 2 |
| Nesočasno odpiranje in zapiranje stikov | ms | Manjše ali enako 1 |
| Odbojna amplituda odpiranja kontakta | mm | Manjše ali enako 2 |
