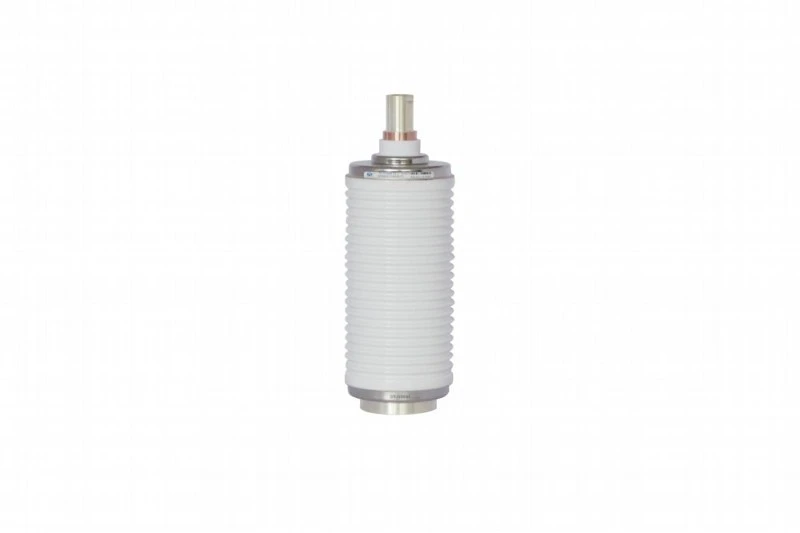

Vakuumski prekinjevalec je stikalo, ki uporablja vakuumske električne kontakte v elektrotehniki. Je osrednja komponenta srednjenapetostnih odklopnikov, generatorskih odklopnikov in visokonapetostnih odklopnikov. Vakuumski odklopniki se uporabljajo predvsem v odklopnikih in bremenskih stikalih. Med njimi se vakuumski odklopniki, ki se uporabljajo v odklopnikih, uporabljajo predvsem v energetskih oddelkih, kot so transformatorske postaje in objekti električnega omrežja. V primerjavi z visokonapetostnimi vakuumskimi odklopniki imajo nizkonapetostni vakuumski odklopniki prednosti majhne velikosti, majhne teže, kompaktne strukture, dolge življenjske dobe in nizkih stroškov vzdrževanja. Uporablja se predvsem za nadzor in zaščito nizkonapetostnih tokokrogov. Hitro lahko prekine tok, ko pride do napake v tokokrogu, da prepreči, da bi se napaka razširila in poškodovala opremo.
Varnostni ukrepi za uporabo
1. Omejitev nazivne vrednosti:
Pri uporabi vakuumskih odklopnikov se prepričajte, da delovna napetost in delovni tok ne presegata nazivne vrednosti vakuumskih odklopnikov, da preprečite preobremenitev ali poškodbe opreme.
2. Prekinitvena zmogljivost:
Vakuumski odklopnik ima določeno prekinitveno zmogljivost, mora temeljiti na dejanski potrebi po izbiri ustrezne prekinitvene zmogljivosti vakuumskega odklopnika, da se zagotovi, da lahko v primeru okvare tokokroga hitro prekine tok.
3. Sodelovanje z drugo opremo:
Vakuumske odklopnike je morda treba uporabiti v povezavi z drugo električno opremo, kot so varovalke in stikala za odklop. Pri izbiri vakuumskih odklopnikov morate upoštevati združljivost in sodelovanje z ostalo opremo.
Tehnični parametri
| GLAVNI TEHNIČNI PODATKI | ||
| podatki | Enota | Vrednost |
| Nazivna frekvenca | Hz | 50/60 |
| Nazivna napetost | kV | 12 |
| Nazivna kratkotrajna vzdržljiva napetost (1 min) | kV | 48 |
| Nazivna vzdržljiva napetost impulza strele | kV | 85 |
| Nazivni tok | A | 2000 |
| Nazivni kratkotrajni vzdržni tok | kA | 31.5 |
| Nazivno trajanje kratkega stika | s | 4 |
| Nazivni maksimalni vzdržni tok | kA | 80 |
| Nazivni vklopni tok kratkega stika | kA | 80 |
| Nazivni prekinitveni tok kratkega stika | kA | 31.5 |
| maks. DC komponenta | 50% | |
| Nazivni prekinitveni časi kratkega stika | Times | 30 |
| Nazivni prekinitveni tok posamezne kondenzatorske baterije | A | 630 |
| Nazivni prekinitveni tok kondenzatorske baterije | A | 400 |
| Mehanska vzdržljivost | Times | 10000 |
| Kontakt Stroke | mm | 11±1 |
| Stična sila zapiranja | N | 110±40 |
| Sila, potrebna za držanje kontaktov odprtih pri polnem hodu | N | 190±40 |
| Odpornost vezja pri najnižji nazivni kontaktni sili | μΩ | Manjše ali enako 20 |
| Meja erozije stika | mm | 3 |
| Masa gibljivih delov | kg | 2.8 |
| Notranji tlak plina | oče | Manjše ali enako 1,33x10-3 |
| Ocenjeno zaporedje delovanja | O-180s-CO-180s-CO | |
| Življenjska doba shranjevanja | leta | 20 |
| Povprečna hitrost odpiranja (prvih 75 % giba) | m/s | 1.2±0.2 |
| Povprečna hitrost zapiranja (zadnjih 30 % giba) | m/s | 0.6±0.2 |
| Trajanje zapiranja stika | ms | Manjše ali enako 2 |
| Nesočasno odpiranje in zapiranje stikov | ms | Manjše ali enako 1 |
| Nazivna kontaktna sila | N | 3200+500 |
| Kontaktna sila na dotični točki | N | 2300+350 |
| Odbojna amplituda odpiranja kontakta | mm | Manjše ali enako 2 |
